Трубки из углепластика*

Делаем трубки из углепластика (круглые и прямоугольные) методом "мокрой" намотки

А также пластины

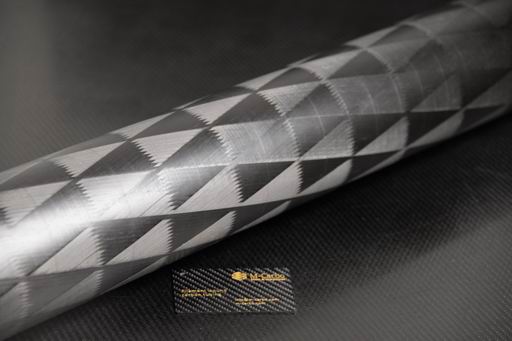

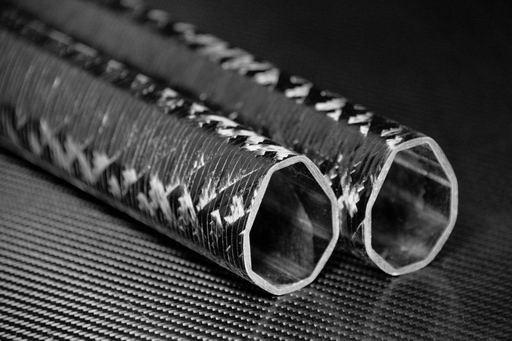

Углепластиковая трубка диаметром 100мм 8-гранная углепластиковая трубка для цевья Шлифованная углепластиковая трубка

Квадратная углепластиковая трубка 30х30 с толщиной стенки 1мм

Углепластиковая трубка для велорамы

Почта для запросов: info@m-carbo.ru

Оборудование участка намотки:
- климат-контроль
- 3 намоточных станка на программном управлении собственной разработки. Нетто-длина трубок до 7 метров
- большой парк стальных хромированных оправок от 8 до 50мм с шагом 1мм, от 50 до 150мм с шагом 3-5мм
- бокс отверждения намотанных трубок
- станция съёма намотанных трубок с оправок
- бокс шлифовки и обрезки трубок


Применение углепластиковых трубок

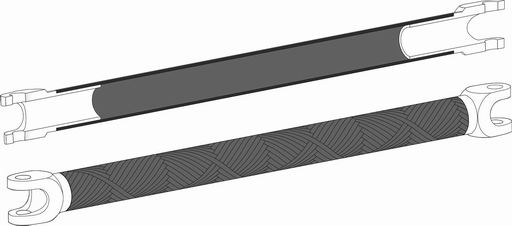

Приводной вал из углепластика





ВАЛЫ

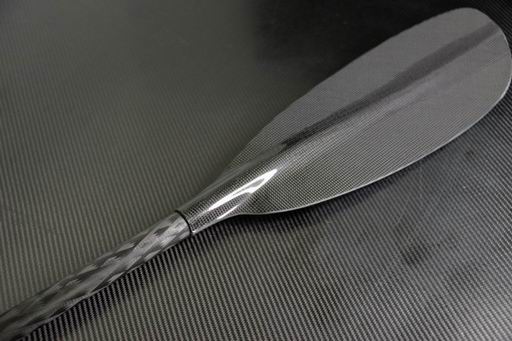

Углепластиковая трубка для весла

ВЁСЛА

Углепластиковые трубки для велосипедных рам

ВЕЛОРАМЫ

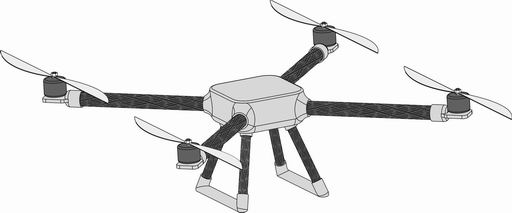

Углепластиковые трубки для дронов





ДРОНЫ

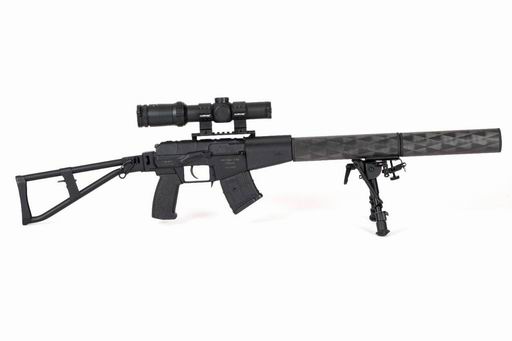

Углепластиковая трубка для цевья

ЦЕВЬЯ   И   ГЛУШИТЕЛИ

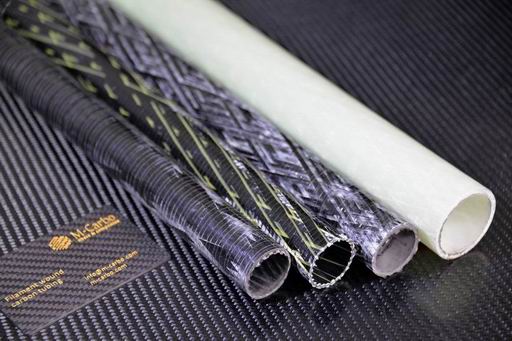

Трубки, намотанные из углеродного и арамидного волокна

ГИБРИДНЫЕ и ПРЯМОУГОЛЬНЫЕ углепластиковые трубки

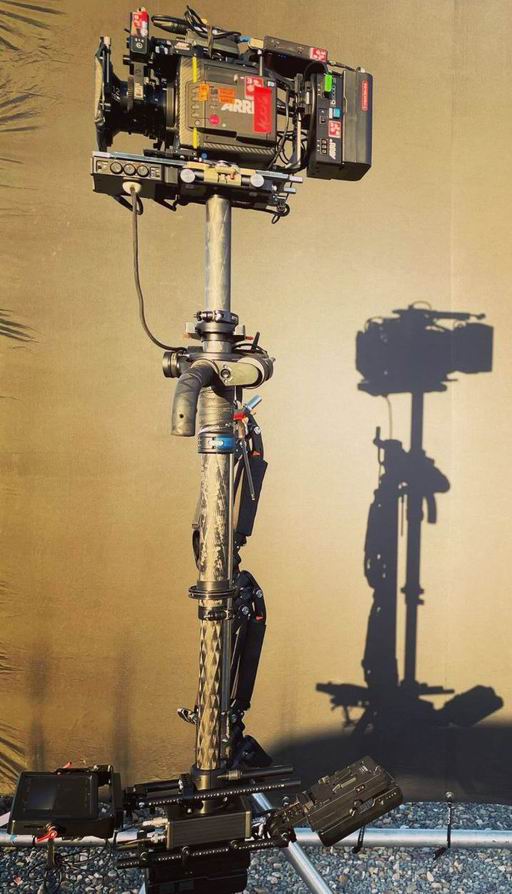

Трубки для стэдикамов и стабилизаторов

СТЭДИКАМЫ



Антенная мачта из углепластиковых трубок

МАЧТЫ ДЛЯ АНТЕНН





Предлагаем большой диапазон размеров трубок и угла намотки

Укажите длину трубки

Длина трубки до 7000мм



Укажите внутренний диаметр трубки

Внутр. диаметр 6-200мм



Укажите стенку трубки или внешний диаметр

Стенка от 0,8 до 10мм



Трубку можно мотать под заданный угол в зависимости от типа нагрузки

Намотка ровинга под углом от 5 до 88 градусов

  • трубки мотаем из ровинга 12К / 24К стандартного качества (230-240 ГПа), специальный ровинг - по запросу
  • работаем на смоле повышенной текучести, время "сшивания" эпоксигрупп смолы более 3 часов
  • обжимаем бандажной пленкой от 8 до 18 слоев в зависимости от вида трубки
  • имеем набор специальных технических приемов и навыков, а также опыт с 2002 года
  • намотку производим под углом от 5 до 88 градусов (по согласованию с клиентом)
  • трубки могут быть шлифованные и без шлифовки

Набор стальных оправок для намотки углепластиковых трубок

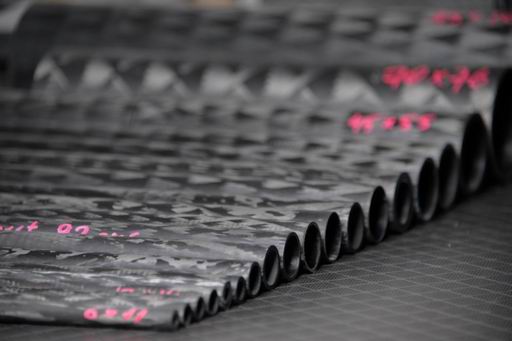

Квадратная углепластиковая трубка Углепластиковые трубки различных размеров
 Малоразмерные оправки на участке намотки трубок Квадратная углепластиковая трубка Углепластиковые трубки различных размеров



Как правило, мотаем под углом 15 градусов к оси трубки (диапазон возможностей от 5 до 88 градусов)

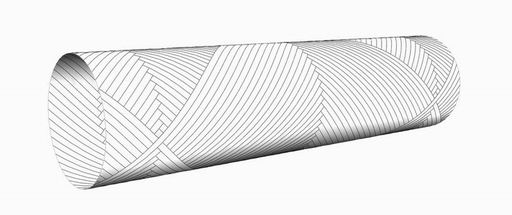

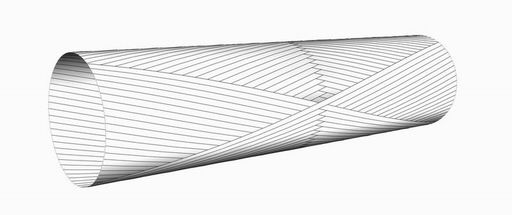

Схема намотки углепластиковой трубки под углом 15 градусов Схема намотки углепластиковой трубки под углом 45 градусов
Угол намотки 15 градусов - прочность на изгиб Угол намотки 45 градусов -  прочность на кручение

Внешний вид намотки под углом 15 градусов

Намотка 15 градусов (шлифованная трубка)

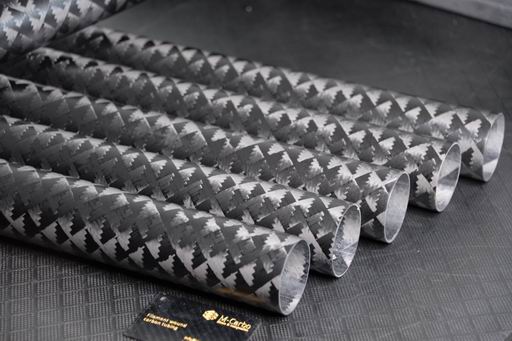

Углепластиковая трубка, намотка под углом 45 градусов

Намотка 45 градусов (шлифованная трубка)



Схема намотки углепластиковой трубки под различными углами

Пример намотки углепластиковой трубки для работы как на изгиб, так и на кручение

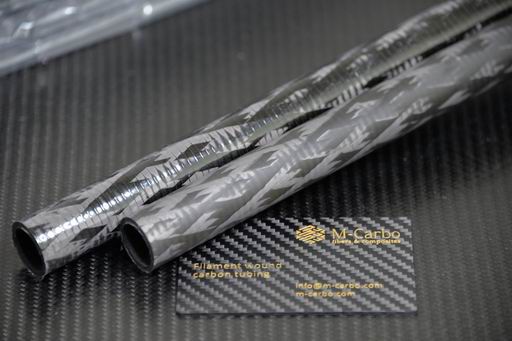

Сравнение углепластиковой трубки без шлифовки со шлифованной Углепластиковая трубка (карбон) 125х131х4100мм

Верхняя трубка - без шлифовки, нижняя - шлифованная

Трубка большого размера 125 х 131 х 4100мм, вес 7800г

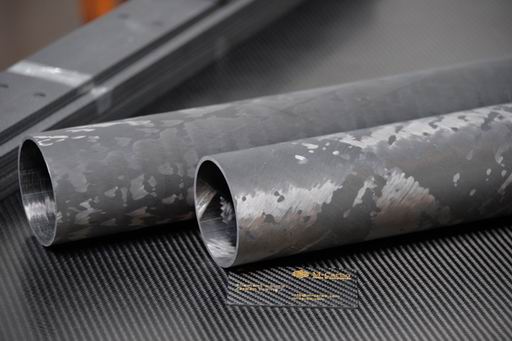

Производим трубки с внутренним диаметром от 6 до 200мм Примерная градация шлифовки углепластиковой трубки

Делаем углепластиковые трубки с внутренним диаметром 6-200мм

Сверху без шлифовки, снизу - после усиленного шлифования



Количество возможных типоразмеров трубок на полную длину оправки - более 50 тысяч

100+ в наличии размеров оправок  Х  20 основных размеров стенки  Х  4 основных угла намотки  Х  6 видов узора

По этой причине мы делаем расчет цены нужного размера только по запросу

Почта info@m-carbo.ru

Укажите внешний и/или внутренний диаметр, толщину стенки, длину трубки, вид нагрузки



Прием заказов и логистика:

  • любой поступивший к нам запрос является ценным и обрабатывается индивидуально
  • наша почта info@m-carbo.ru
  • обычно отвечаем сразу, но иногда для ответа нужно больше времени
  • готовность заказа от 5 до 20 рабочих дней после оплаты, в зависимости от сложности и количества продукции
  • заказ доставляем Деловыми Линиями или через СДЭК, при необходимости - нашим транспортом
  • некоторые из товаров и проектов размещаем в инстаграм: @m.carbo
  • детальная контактная информация - здесь
  • розничные заказы доступны через наших партнеров на платформе Wildberries
